Резьбовые вставки позволяют создать соединения, допускающие большую нагрузку, в металлах низкой прочности и применяются на практике уже около 40 лет. Эти резьбовые вставки из высокосортной стали формуются с высоким качеством из проволоки ромбовидного сечения в виде пружинящей спирали. Поводковая цапфа после монтажа отделяется на насечке (в заданном месте отрыва).

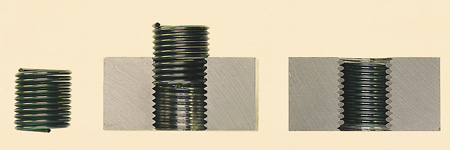

Новейший вариант этой технологии назван HELICOIL®plus. Благодаря оптимизированной конструкции значительно упростился монтаж HELICOIL®plus. Это обеспечивается заходной частью, посредством которой HELICOIL®plus вставляется и завинчивается как болт. Для ввинчивания детали достаточно одного установочного шпинделя, который по своим размерам сравним с метчиком.
Резьбовые вставки HELICOIL®plus отличаются высокой износостойкостью, незначительным резьбовым трением при узких допусках, высоким качеством поверхности, а также высокой коррозийной устойчивостью и теплостойкостью.
Резьбовые вставки HELICOIL®plus поставляются в двух вариантах исполнения:
Резьбовая вставка навита из точно формованного, ромбовидного профиля. Результатом является калиброванная резьба двухстороннего использования. Точное соблюдение размеров ISO-резьбы соответствует норме DIN 13 6Н, для специальных требований 4Н.

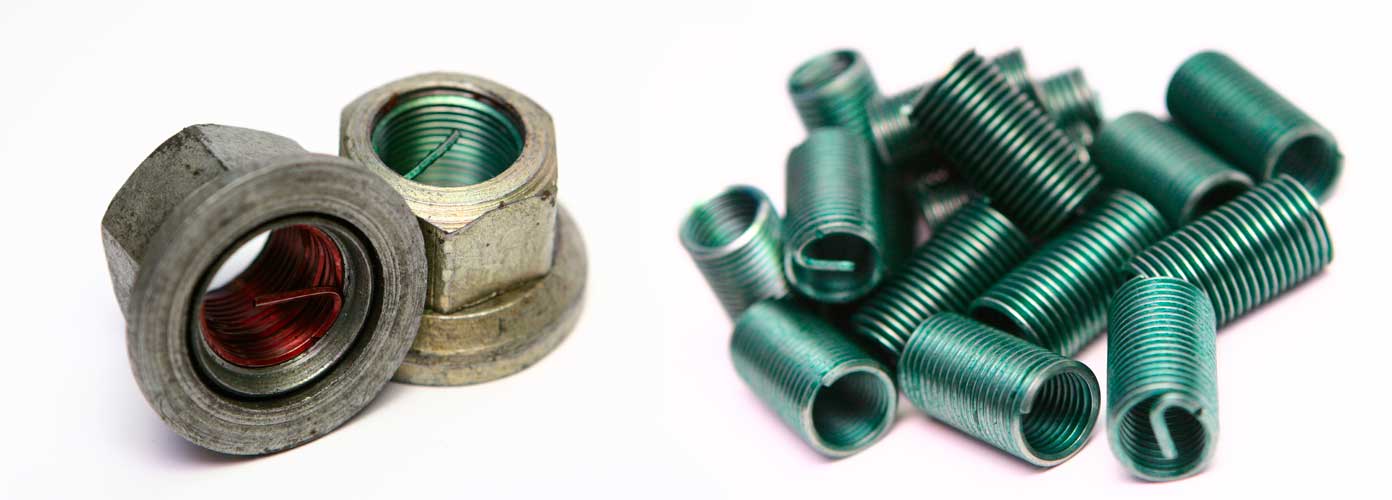

Для лучшего опознавания в установленном состоянии вставки HELICOIL®plus free running окрашены в зеленый цвет.

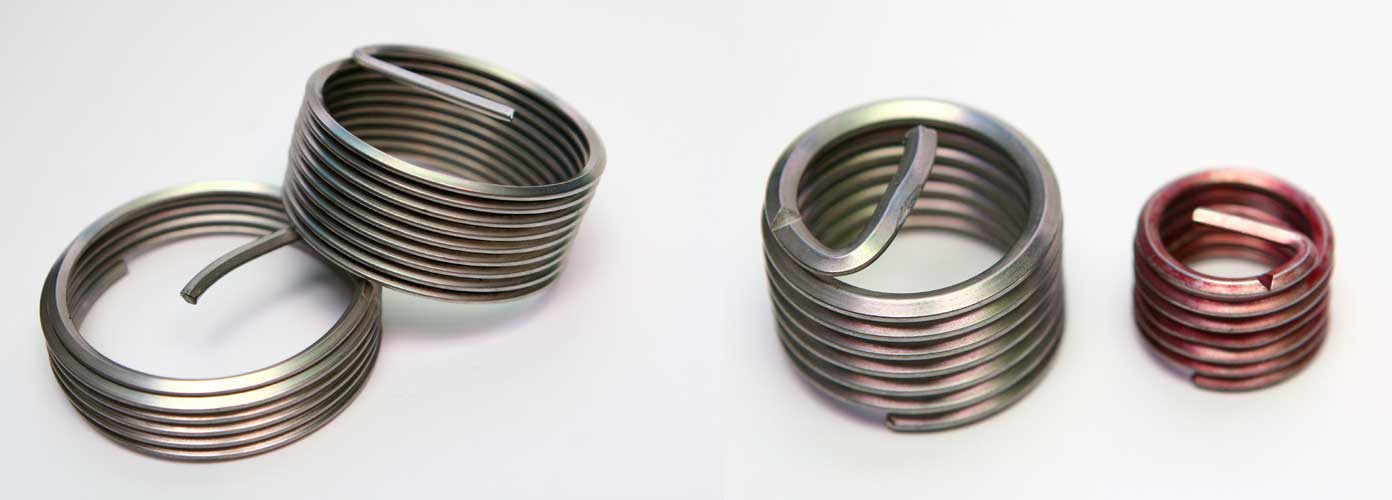

Вставка HELICOIL®plus SCREWLOCK® отличается от HELICOIL®plus free running участком винтового зажима — одним или нескольким гранеными витками,которые оказывают зажимное действие на боковины ввернутого болта.
Резьбовые вставки HELICOIL®plus SCREWLOCK® окрашены в красный цвет.

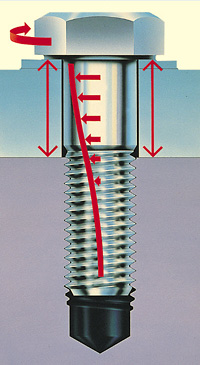

Резьбовые вставки HELICOIL®plus изготовлены из аустенитной хромо-никелевой стали (предел прочности при растяжении не менее 1400 н/мм2). Сформированная резьба обладает высоким качеством поверхности. Это обеспечивает износостойкую, допускающую большую нагрузку резьбу с очень низким и постоянным моментом трения. При повторных ввинчиваниях с одинаковым моментом затяжки достигается более высокое и неизменное усилие предварительного натяжения. Одновременно это приводит к лучшему использованию предела текучести высокопрочных болтов. При этом заметно снижается напряжение кручения.

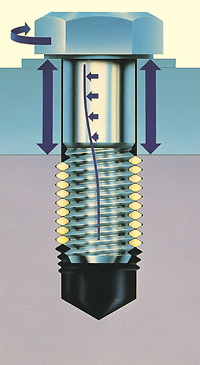

Эластичность резьбовой вставки HELICOIL®plus обеспечивает равномерное распределение нагрузки и напряжения, тем самым, создавая безупречное при легание боковых поверхностей. Погрешность шага и угловая погрешность компенсируются на общей длине резьбовой вставки. Таким образом, достигается идеальная передача усилия от болта к принимающей резьбе. Качество резьбовых соединений значительно повышается, как для статических, так и для динамических рабочих нагрузок.
Свойства материала HELICOIL®plus позволяют избежать «закусывания» болтов при нормальных условиях окружающей среды. Для резьбовых соединений, испытывающих большие термические нагрузки, предлагаются резьбовые вставки HELICOIL®plus из материалов на основе никеля с покрытием и без него. Эластичность и упругость сохраняются даже при высоких температурах. При использовании материалов, особенно подверженных коррозии, например, магния, применяются вставки HELICOIL®plus специального исполнения из высокопрочного алюминия с особым покрытием. Тем самым исключается контактная коррозия.
Резьбовые вставки HELICOIL®plus предоставляют конструктору свободу в выборе материала и его толщины. Вследствие уменьшения места соединения и сокращения размера болта, а также экономии материала, рабочего пространства и веса при одинаковых или более высоких требованиях, достигается значительное сокращение затрат с помощью HELICOIL®plus.

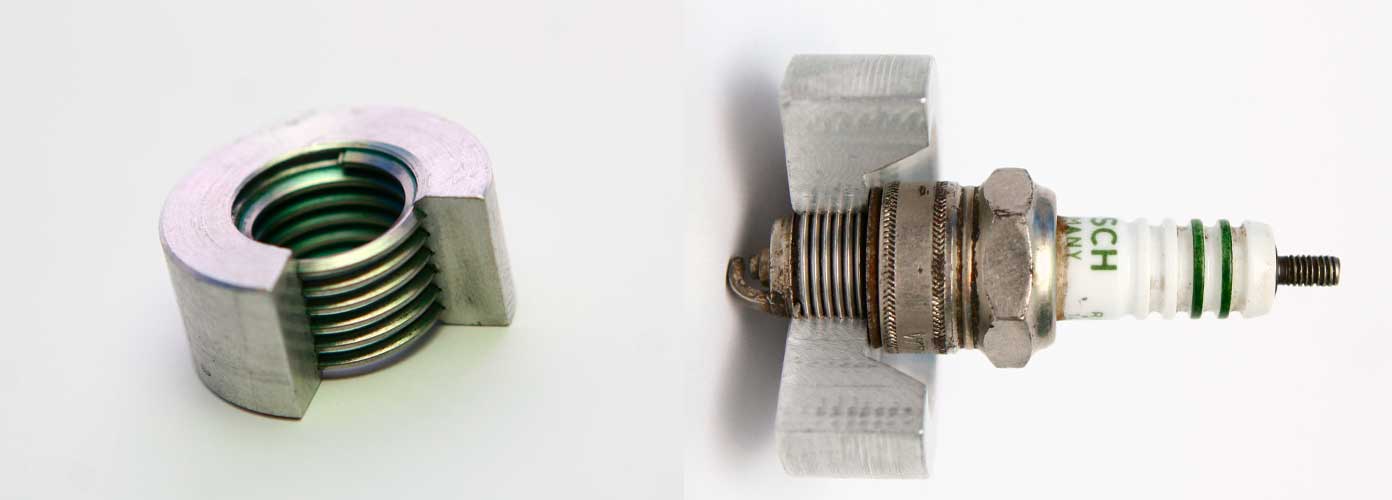

Наружный диаметр резьбовой вставки HELICOIL®plus в состоянии до установки на определённый размер больше, чем посадочная резьба. Эта разница – наряду с высоким пружинящим усилием материала – вызывает радиальное расширение и, тем самым, даёт прочную посадку без зазора в принимающей резьбе. В таком случае больше не нужны дополнительные элементы фиксации или клей, как при обычных втулках.
Везде, где применяются материалы с недостаточным пределом прочности на сдвиг (например, алюминий, сплавы на основе алюминия и магния), при бронировании/усилении резьбы не обойтись без HELICOIL®plus. HELICOIL®plus при разработке серийных деталей обеспечивает возможность миниатюризации и исполнения из облегчённых конструкций.

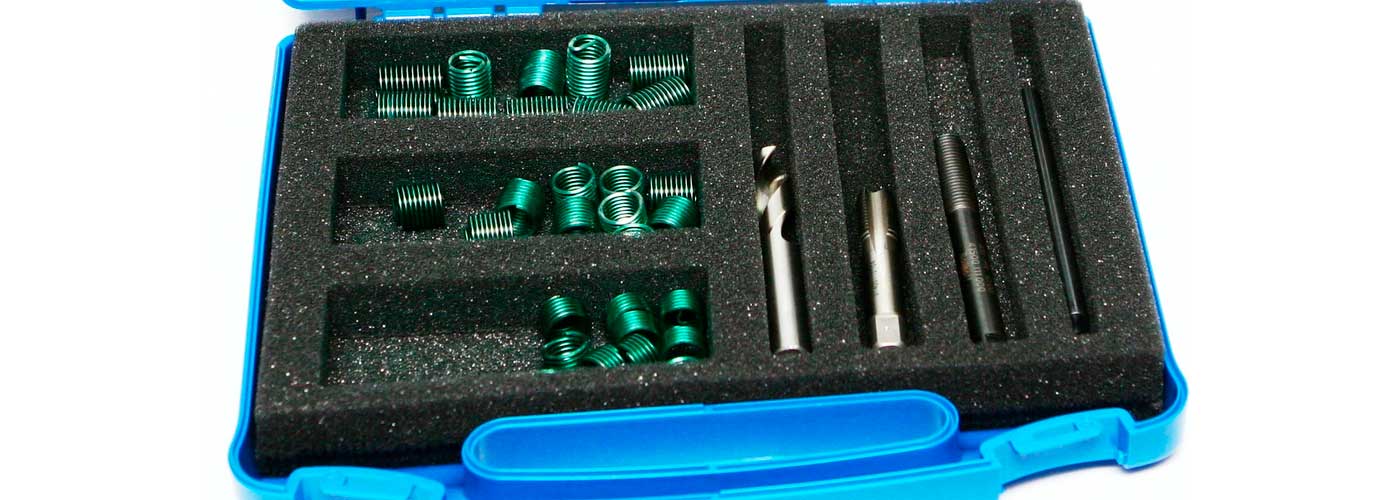

Резьбовые вставки HELICOIL®plus применяются во всём мире для экономичного и надёжного ремонта повреждённой или изношенной резьбы.
| Резьбовая вставка Материалы1 | Темпера- турная стойкость | Мин. предел прочности при растяжении (комн. t°C) | Качество обработки поверхности поставляемой продукции1 | Примеры применения | |
|---|---|---|---|---|---|
| Высокока- чественная сталь A2 X5 CrNi 18 10 Материал №1.4301 |
425°C недолго 315°C длительно |
1400 н/мм2 | - без обработки - полированная - сухая плёнка-смазка - кадмированная-посеребренная |
стандартное применение для всех клаасов прочности и материалов3 | при изготовлении облегчённых конструкций, например из алюминия, алюминиевых и магниевых сплавов2 |
| Высокока- чественная сталь A4 X6 CrNiMoTi 17 12 24 Материал №1.4571 |
425°C недолго 315°C длительно |
1400 н/мм2 | - повышенная устой- чивость к коррозии - высоколегир. болты из CrNi-стали3 - небольшое резьбовое трение |
при изготовлении облегчённых кон- струкций, в морской и хлор- содержащей воде |
|
| Бронза CuSN 6 Материал №2.1020.34 |
300°C недолго 250°C длительно |
900 н/мм2 | - без обработки - кадмированная |
- медные детали - ходовая резьба - CrNi-болты |
|
| Сплав Inconel X 750 NiCr15Fe7TiAl4 Материал №2.4669 |
750°C недолго 550°C длительно |
1150 н/мм2 | - без обработки - посеребренная |
- термическая нагрузка в сочетании с коррозионной защитой | - космическая техника - турбины для самолётов - турбо-нагнетатели |
| Сплав Nimonic 90 NiCr20Co18Ti Материал №2.4632 |
900°C недолго 600°C длительно |
||||
| Алюминий AlZnMgCu 1,54 Материал №3.4365 |
170°C недолго 150°C длительно |
500 н/мм2 | - тверд. покрытие - сухая плёнка-смазка |
- магниевые детали | - авиационная техника - облегчённые конструкции |
| 1 Другие материалы или обработка поверхности по запросу 2 При применении магниевых сплавов на наружном участке рекомендуются специальные меры по защите от коррозии 3 При применении хромоникелевых болтов мы рекомендуем подходящее покрытие или обычное смазочное средство 4 Поставка по запросу |
|||||
| Резьба | HELICOIL®plus free running | HELICOIL®plus SCREWLOCK® | ||
|---|---|---|---|---|
| Номинальный диаметр | Номинальная длина | Номинальный диаметр | Номинальная длина | |
| Метрическая ISO-резьба, нормальная | M 2 ÷ M 68 | 0,5 d ÷ 3 d | M 2 ÷ M 39 | 0,75 d ÷ 3 d5 |
| Метрическая ISO-резьба, мелкая | M 8x1 ÷ M 160x6 | 0,5 d ÷ 3 d | M 8x1 ÷ M 64x4 | 0,75 d ÷ 3 d |
| Трубная резьба ISO 228/1 Британский Стандарт - Трубная резьба = BSP |
G⅛ ÷ G½ ⅛" ÷ 1½" |
1 d ÷ 2,5 d | — | — |
| Унифицированная или Америк. Национальн. крупная резьба = UNC / NC | 2-56 ÷ 1½";-6 | 1 d ÷ 2,5 d | 2-56 ÷ ¾";-16 | 1 d ÷ 2,5 d |
| Унифицированная или Америк. Национальн. мелкая резьба = UNF / NF | 3-56 ÷ 1½";-12 | 1 d ÷ 2,5 d | 3-56 ÷ ¾";-16 | 1 d ÷ 2,5 d |
| Британский Стандарт - Крупная резьба = BSW | ⅛" ÷ 1½" | 1 d ÷ 2,5 d | 5/16" ÷ ¾" | 1 d ÷ 2,5 d |
| Британский Стандарт - Мелкая резьба = BSF | 3/16" ÷ 1½" | 1 d ÷ 2,5 d | 3/16" ÷ ¾" | 1 d ÷ 2,5 d |
| Стандарт Британский Ассоциации = BA | 0BA ÷ 6BA | 1 d ÷ 2,5 d | 0BA 2BA 4BA 6BA | 1 d ÷ 2,5 d |
| 5 Невозможно с M 2 и M 2,5 | ||||
Резьбовые вставки HELICOIL®plus соответствуют многим техническим спецификациям и промышленным, авиационным стандартам и нормам космонавтики. Среди прочего, это – DIN 8140, DIN 65536, LN 9039, LN 9499. Другие стандарты (например, военные (MS) и EN – стандарты) по запросу.
