Резьбовая технология HELICOIL® plus

Резьбовые вставки создают соединения, допускающие большую нагрузку, особенно в материалах невысокой прочности (например, алюминий, магниевые сплавы). Резьбовые вставки HELICOIL® надёжно применяются на практике уже более 65 лет.

Технология ремонта резьбы HELICOIL® используется для всех металлических материалов, в дополнение к этому, обычной практикой стало её применение для многих синтетических и композиционных материалов.

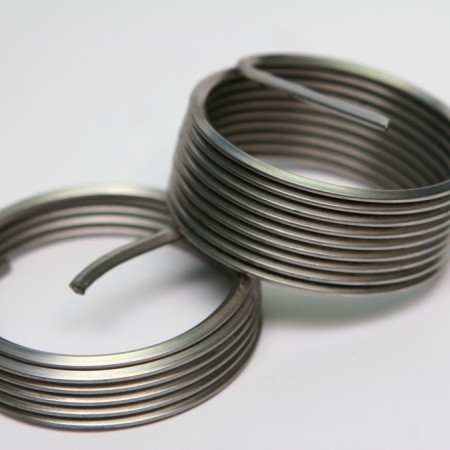

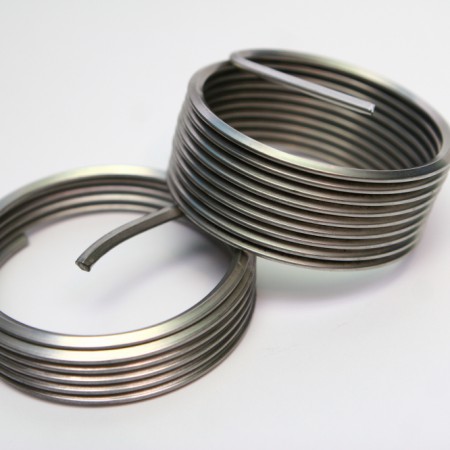

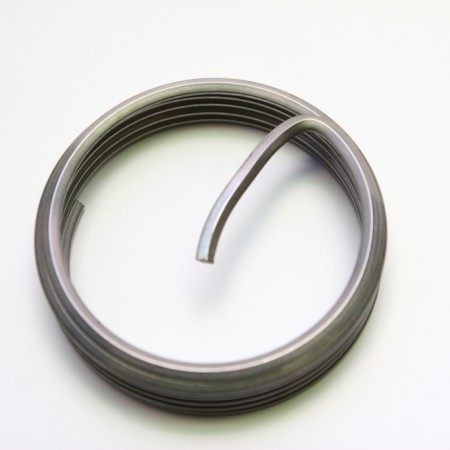

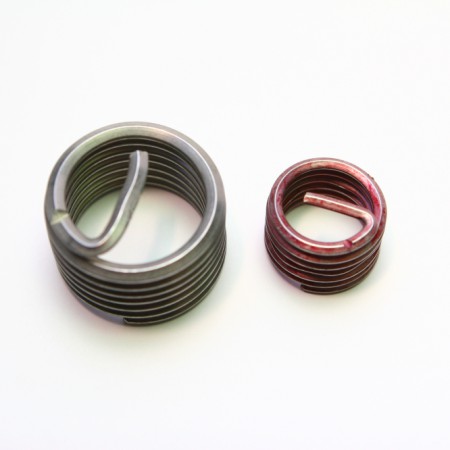

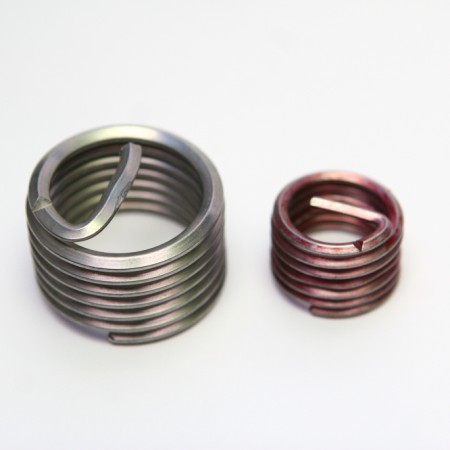

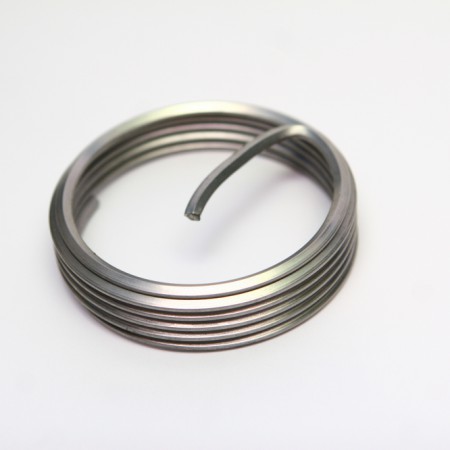

Резьбовые вставки HELICOIL® plus из высококачественной (нержавеющей) стали A2 формуются из ромбовидной фасонной проволоки надёжного качества в виде эластичной спирали.

Резьбовые вставки HELICOIL® plus соответствуют многим техническим спецификациям и промышленным стандартам, а также авиационным и космическим стандартам (например, DIN 8140, DIN 65536, EN 2944, LN 9039, LN 9490). Другие стандарты мы охотно вышлем Вам по запросу.

Повторное использование металлического скрапа и отходов: наряду с ремонтом большое значение также имеет возможность возвращения в производственный процесс деталей крупносерийного производства, которые были забракованы вследствие дефектов при изготовлении резьбы.

HELICOIL® plus – решение в случае изношенной, сорванной или просто повреждённой резьбы

Повреждённая резьба

Восстановленная резьба

Как выполняется установка

Можно устанавливать и завинчивать резьбовую вставку HELICOIL® plus как обычный болт. Ввинчивание выполняется с помощью установочного шпинделя, который по своим размерам сравним с метчиком.

Для закрепления и приведения в действие шпинделя, как и при использовании метчика, служит вороток или прочие традиционные инструменты из набора гаечных ключей с динамометрическим ключом. Если же необходим ремонт резьбы, которая расположена очень глубоко, шпиндели или метчики также могут удлиняться. Резьбовая вставка HELICOIL® plus тогда навинчивается на шпиндель до тех пор, пока поводковый выступ не захватит цапфу. Таким образом, вставка также вертикально и надёжно подводится глубоко к месту ремонта и ввинчивается.

Установочная глубина всегда должна выбираться так, чтобы последний виток проволоки находился под первой боковой стороной профиля посадочной резьбы.

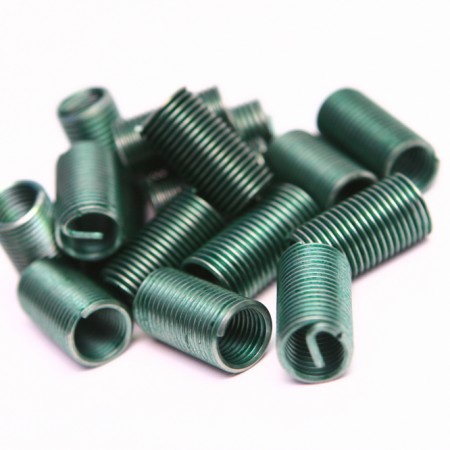

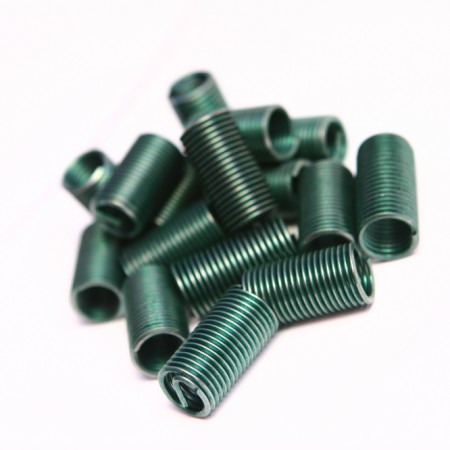

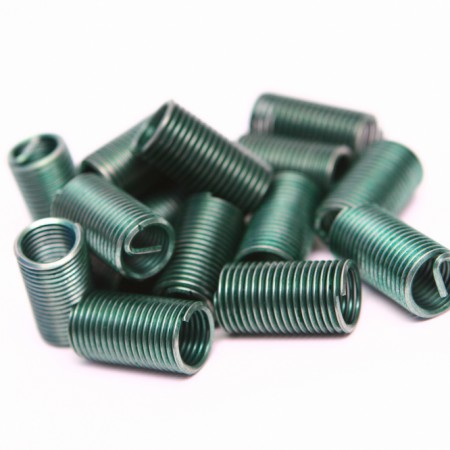

Установка HELICOIL® plus без патрона предварительного натяжения обеспечивает преимущество, которое заключается в том, что можно визуально контролировать установочную глубину. К тому же, в отличие от инструментов с патроном предварительного натяжения, не требуется упор ограничения глубины. Окрашивание резьбовых вставок HELICOIL® plus в зелёный цвет упрощает идентификацию резьбы в установленном виде.

После установки поводковая цапфа удаляется в месте насечки (заданное место разрыва).

Новая технология HELICOIL® plus позволяет выполнять ремонт резьбы, который раньше можно было реализовать только с помощью специальных инструментов.
